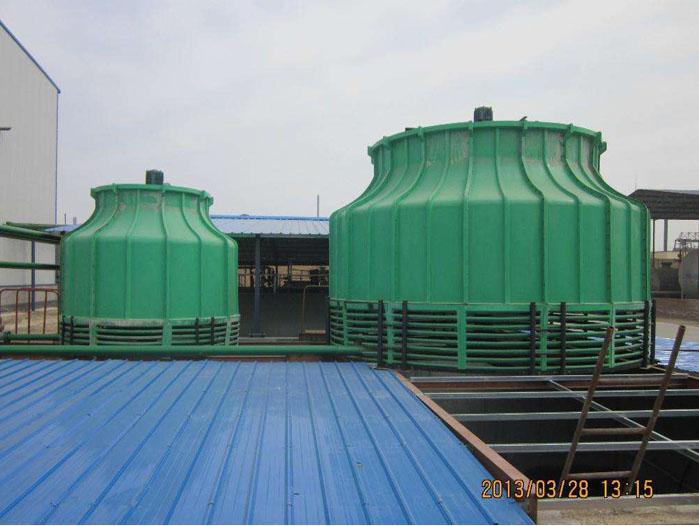

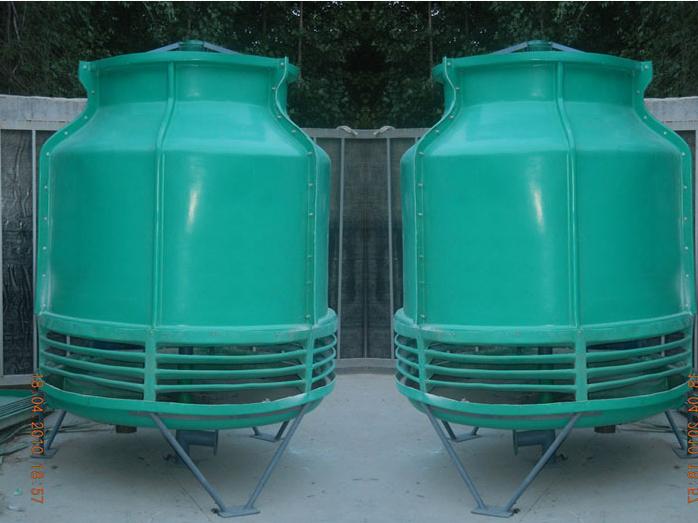

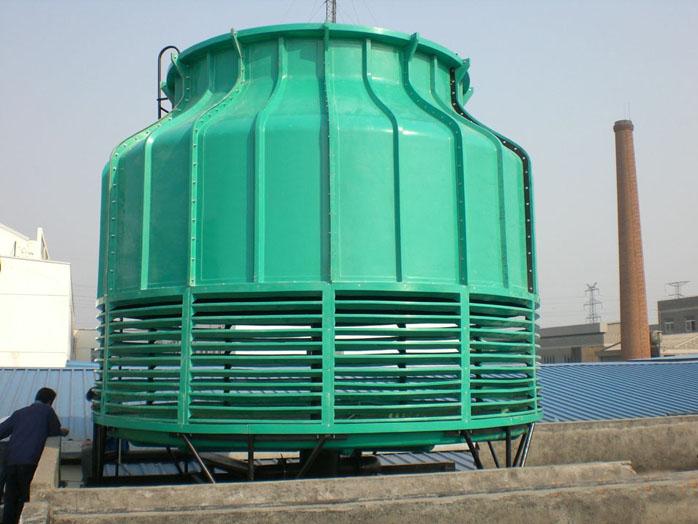

圆型逆流式玻璃钢冷却塔

圆型逆流式玻璃钢冷却塔简介

 随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。为此，许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重复利用率，有效地降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。

玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我公司曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.

主要用途

（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。

（2）CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。

（3）GBNL3 系列中高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业用水循环冷却系统。

型号组成

圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL3

性能与选择

1、设计参数：

1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃

2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃

3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃

2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。热力性能曲线见附表1、附表2。对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：

1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000

3、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。

4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。

5、循环水浑浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。

6、适用水温不超过60℃，如超过可在订货时说明，本厂从选材上加以解决。如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。

7、布水管按名义流量开孔，如实际流量与名义流量相差±15%以上，用户订货时应予以说明。

8、进水管水压大约为2-5米水柱，设计时不要压力过高，否则会产生飘水现象。

9、电机、风机均配套供应，需本厂派员现场安装或技术指导，另加收费用。

10、当用户需要在冷却塔下塔体直接吸水时，需安装“自动给水管”、“急速给水管”“排污管”“溢流管”，订货时需特别提出。

结构特征

（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。

（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。

（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

（5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

（6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。

（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到最大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。

（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。

（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

安装、调试、使用须知

1、本说明书中的基础图及安装尺寸供安装时参考。

小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。

中间有基础的，其负荷应为运转重的25%，其余的75%由外围长方形基础平均承担，如在屋顶安装应考虑负荷引起的附加压力。

2、冷却塔与进出水管的连接处应设支架，防止过多的重量压在塔壁上。

3、风机叶片在安装、使用前应作调整，保持角度一致。方法为在靠近叶间150毫米处，对每根叶片的前后两缘分别作一标志，再由支架下弦分别测每根叶片的前后两缘的距离，以计算出各叶片这点前后缘的高差，通过数次调整使高差达到一致即为合格。

4、电机接线后要密封接线盒，并注意电流测试值不超过电机载定电流。

5、启动冷却塔时一定要先开水泵后开风机，不允许在没有淋水的情况下使风机运转，风机可短时低速倒转消冰。

6、减速机在使用前应注油，可采用50号抗磨齿轮油或机油加以润滑，初次运转100-300小时应换新油，以后每运转3000-5000小时换油一次。油位应适中，油标应便于观察。

7、冷却塔运转时，应有专人管理，经常注意电流、水温的变化，对电机、减速机、布水器等处应定期检查。

各种型号圆形冷却塔

低噪声逆流式冷却塔

DBNL3-12T、DBNL3-20T、DBNL3-30T、DBNL3-40T、DBNL3-50T、DBNL3-60T、DBNL3-70T、DBNL3-80T、DBNL3-100T、DBNL3-125T、DBNL3-150T、DBNL3-175T、DBNL3-200T、DBNL3-250T、DBNL3-300T、DBNL3-350T、DBNL3-400T、DBNL3-450T、DBNL3-500T、DBNL3-600T、DBNL3-700T、DBNL3-800T、DBNL3-900T、DBNL3-1000T

工业型圆形逆流式冷却塔

GBNL3-8T、GBNL3-12T、GBNL3-20T、GBNL3-30T、GBNL3-40T、GBNL3-50T、GBNL3-60T、GBNL3-70T、GBNL3-80T、GBNL3-100T、GBNL3-125T、GBNL3-150T、GBNL3-175T、GBNL3-200T、GBNL3-250T、GBNL3-300T、GBNL3-350T、GBNL3-400T、GBNL3-450T、GBNL3-500T、GBNL3-600T、GBNL3-700T、GBNL3-800T
